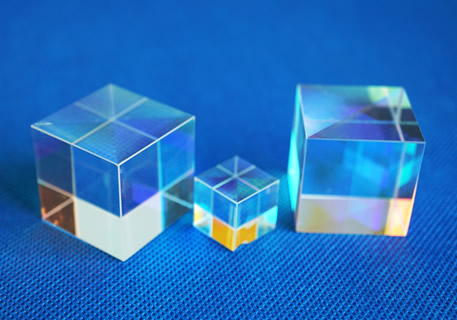

合色棱鏡是投影儀中常用的一種光學元件,它的作用是將三基色(紅綠藍)單色光圖像組合,形成屏幕上的彩色圖案。根據客戶的需求定制各種規格的合色棱鏡并進行光學鍍膜服務。

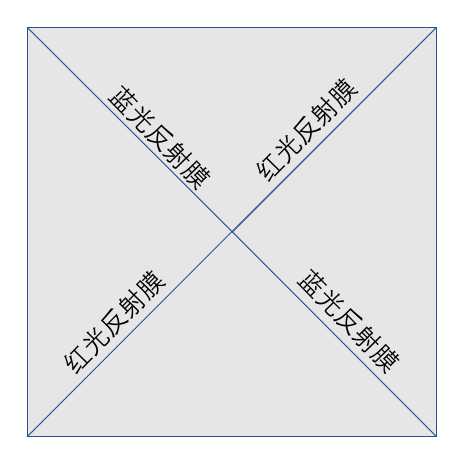

結構上,它是由帶有不同鍍膜的棱鏡,經粘合后制成的。如下圖所示。例如,紅光反射膜對紅光來說是一面鏡子,會使紅光發生反射;對藍光和綠光來說相當于一片玻璃,可以被透過。

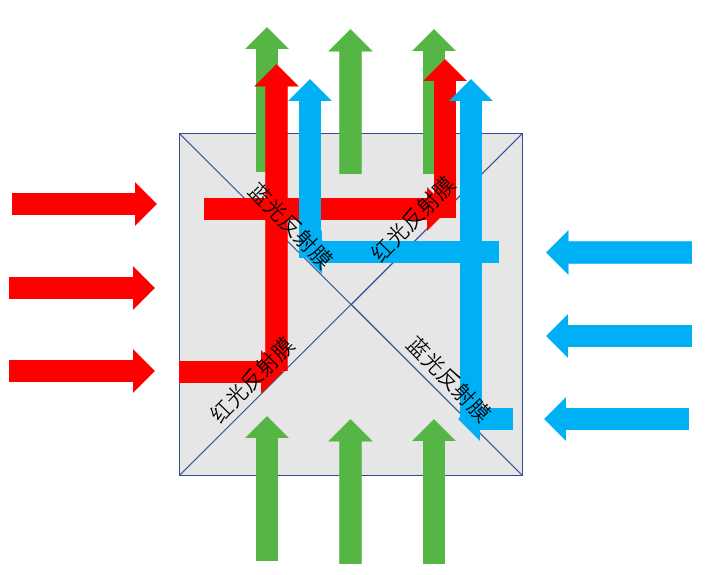

它在投影儀中工作時,紅綠藍三色圖像分別從三個方向入射,經三色棱鏡反射后,從同一方向出射,就形成了彩色的圖像。
從上邊來看,合色棱鏡對光具有分光和折射的作用。當我們使用白光照射時,棱鏡通過折射使不同波長(即顏色)的光分開,再加上不同反射膜的反射作用,呈現出漂亮的光學現象。
